Демонтаж двойного сцепления DSG 7



<<<<Назад              Далее>>>>

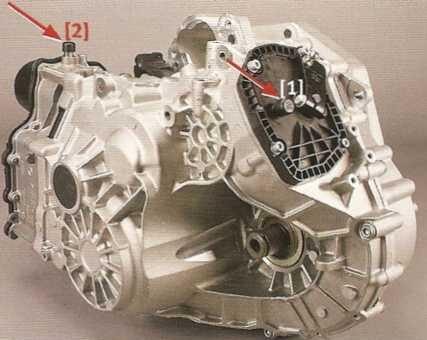

Как снять кпп lsg 18

Снимите выпускные крышки с КПП [1] и мехатроники [2] и установите заглушки (KL-0500-607).

Подтеки в коробке dsg Внимание!
Если во время ремонта обнаружатся подтеки трансмис­сионного масла, то слейте его полностью. Залейте 1,7 л трансмиссионного масла, рекомендованного автопроиз­водителем. Если будут обнаружены подтеки со стороны мехатроники, то масло не может быть заменено. В этом случае весь блок мехатроники должен быть заменен в со­ответствии с инструкциями автопроизводителя.

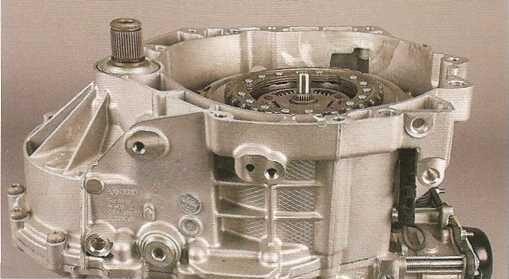

Как установить кпп dsg

Установите трансмиссию на монтажный стенд или верстак таким образом, чтобы корпус сцепления находился в горизонтальном положении

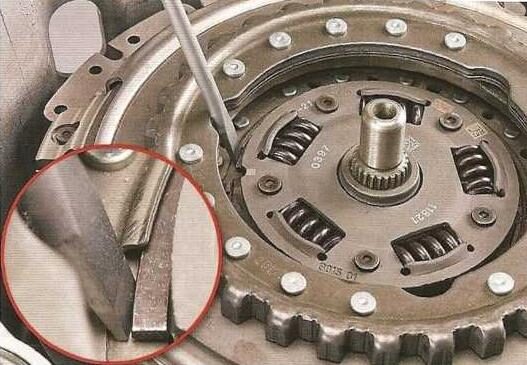

Стопорное кольцо диска сцепления dsg

Используя отвертку, снимите стопорное кольцо ступицы верхнего ведомого сцепления (К1).

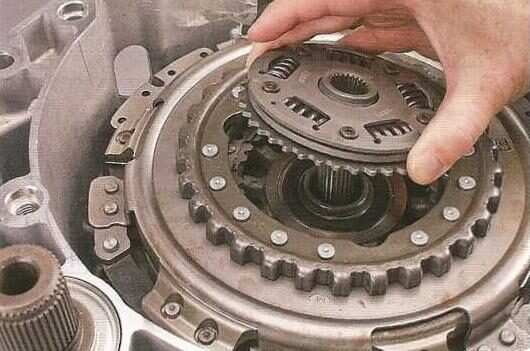

Ступица ведомго диска на дсг Снимите ступицу ведомого диска (К1)

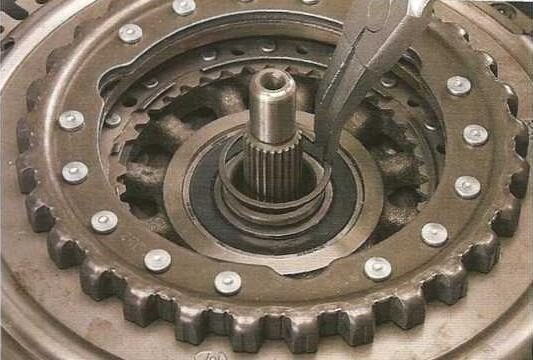

съемники сцепления dsg Снимите стопорное кольцо с полого вала с помощью щипцов (KL-0192-12). Обычно кольцо ломается и требует замены.
Внимание!
Если стопорное кольцо застрянет в канавке полого вала, используйте набор специнструментов для осторожного надавливания на кольцо и его извлечения (см. рис. 66).

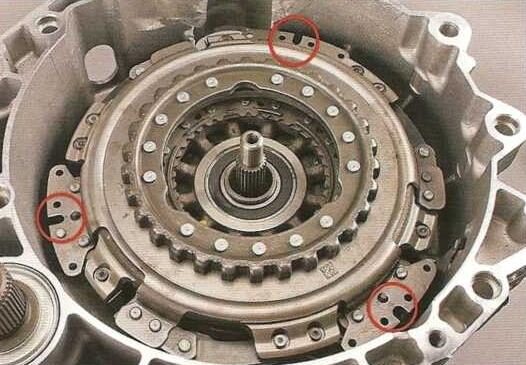

Проверка dsg Поверните сцепление так, чтобы между сцеплением и корпус КПП было достаточно места для установки съемников.
Используйте три съемника.

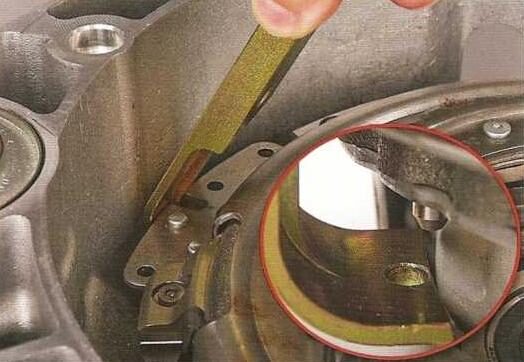

Корпус коробки dsg Установите первый съемник между сцеплением и корпусом КПП. Зацепите отверстие на съемнике со штифтом на сцеплении и потяните вверх.

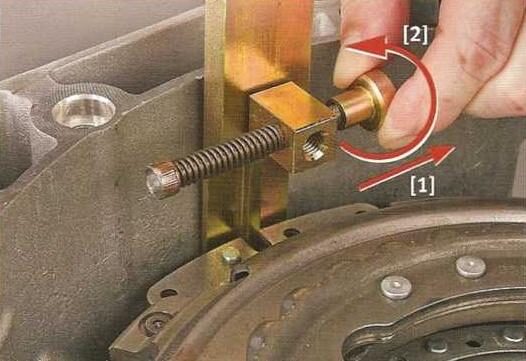

Пружина коробки дсг Установите пружинный зажим горизонтально. И потяните против пружины, поверните на 90 градусов и отпустите зажим.

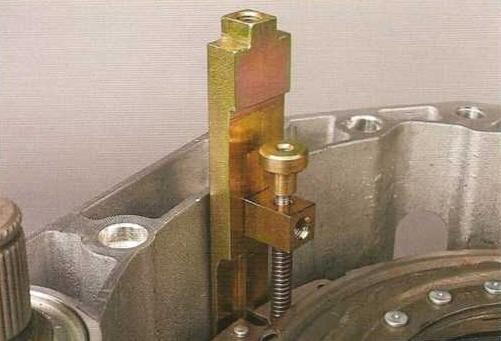

Зажим в правильноми положении для снятия сцепления dsg

Теперь зажим в правильном положении. Повторите операцию для остальных зажимов.

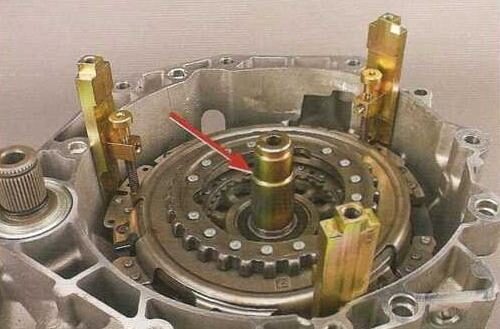

Опорная втулка первичного вала dsg Установите опорную втулку на полом валу. Примечание: При демонтаже опорная втулка поддерживает крестовину.

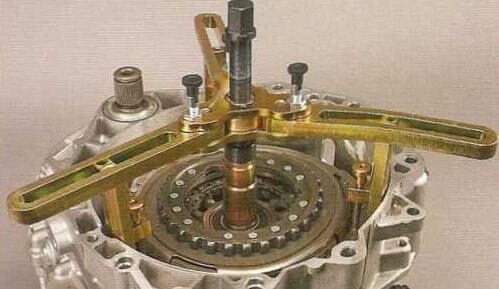

Крестовина коробки dsg Установите крестовину (KL-0500-60) на опорную втулку и зажимы. Открутите вал крестовины настолько, чтобы зажимы могли быть прикручены к крестовине без усилий с помощью винтов с накатанной головкой.

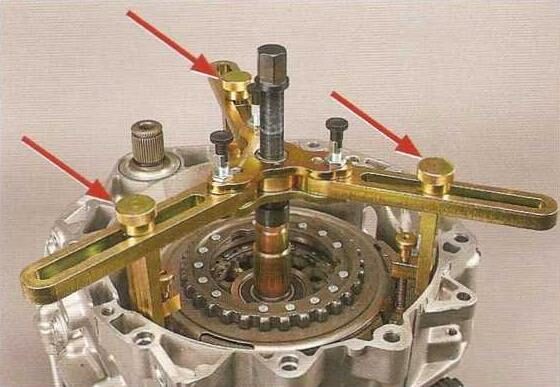

вал кпп дсг

Руками затяните винты с накатной головкой в зажимах

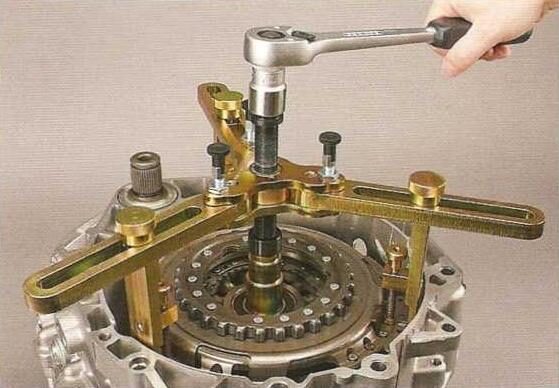

Демонтаж сцепления дсг

Вращением вала крестовины демонтируйте сцепление

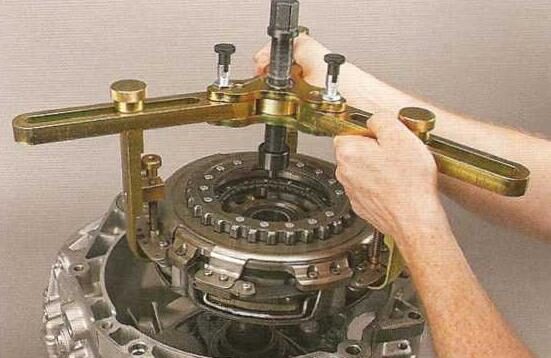

Снятие сцепления из корпуса Используйте крестовину, выньте сцепление из корпуса коробки передач
