Конструкция ZMS

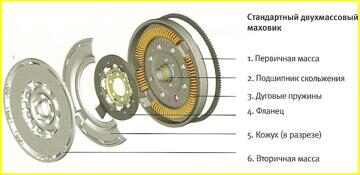

Стандартный маховик ZMS состоит из первичной (1) и вторичной (2) массы маховика.  Обе раздельные массы маховика соединяются друг с другом посредством пружинно- демпферной системы, опираются и вращаются относительно друг друга на шариковом подшипнике или на подшипнике скольжения (2)

Вращаемая двигателем первичная масса маховика с зубчатым ободом стартера плотно соединена с коленчатым валом двигателя и в сочетании с крышкой первичной массы (5) образует полость, в которой проходит пружинный канал. Основным элементом пружинно-демпферной системы являются нажимные дуговые пружины (3). Они лежат в направляющих пружинного канала и соответствуют требованиям «идеального» гасителя крутильных колебаний. Желоба, обработанные смазкой, снижающей трение и износ между нажимной дуговой пружиной и самим желобом, задают правильное положение пружин во время работы.

Крутящий момент двигателя передается с помощью фланца (4) с выступами, расположенного между нажимных дуговых пружин и скрепленного с вторичной массой маховика. Вторичная масса маховика помогает повысить момент инерции масс со стороны КПП. Для лучшего отвода тепла она оснащена вентиляционными отверстиями. Так как пружинно-демпферная система уже встроена в ZMS, то в качестве ведомого диска, как правило, используется жесткая конструкция без гасителя крутильных колебаний.
